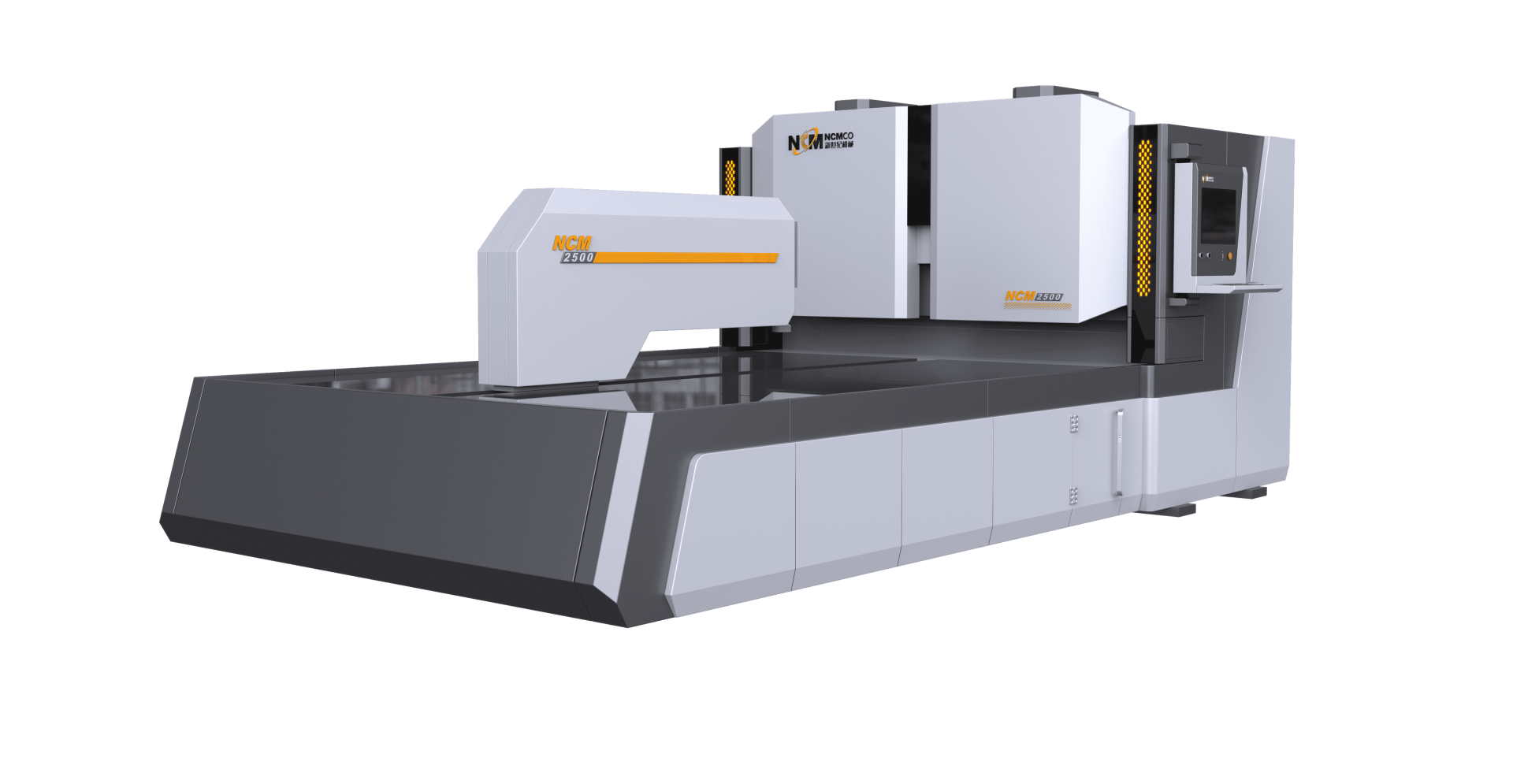

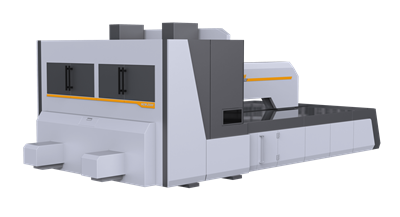

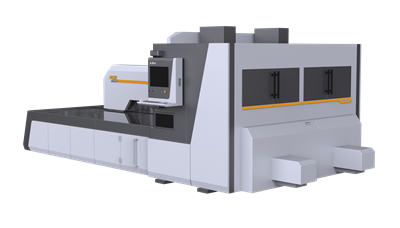

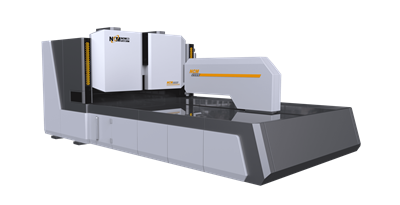

NCM-ZWL 數控折彎中心

NCM-ZWL

數控折彎中心

設備功用

生產流程

產品咨詢

E-MAIL

NCMCO@163.com

產品優勢

設備功用

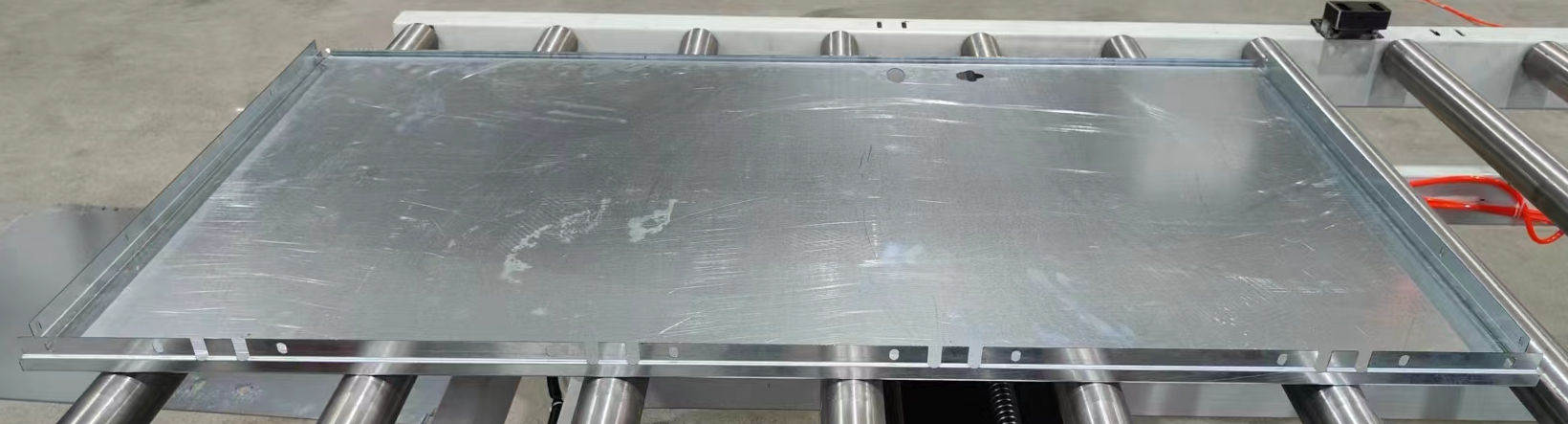

用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇前后板四邊一次性成型。


作業原理

通過數控翻邊的方式，實現邊框的成型，并通過機械手臂進行換邊，一次性即可完成四邊的成型。

產品特色

● 一次性即可完成四邊成型，無需額外設備及周轉；

● 自動翻邊，無需模具，適用性廣；

技術參數及主要零部件配置清單

1、技術參數

技術參數	ZWL-1400	ZWL-2500	ZWL-3000
送料結構	壓臂式	壓臂式	壓臂式
工作臺結構	毛刷和萬向球	毛刷和萬向球	毛刷和萬向球
系統最小精度	0.01mm	0.01mm	0.01mm
最快折彎速度	0.2 秒/刀	0.2 秒/刀	0.2 秒/刀
最大送料速度	120m/min	120m/min	120m/min
最大折彎尺寸	1400* 1250mm	2500*1250mm	3000*1250mm
最大折彎高度	170/240/280mm	170/240/280mm	170mm
最小折彎高度	4mm(根據板材厚度)	4mm(根據板材厚度)	4mm(根據板材厚度)
最小圓弧半徑	2mm(根據板材厚度)	2mm(根據板材厚度)	2mm(根據板材厚度)
額定電壓	380V	380V	380V
電機總功率	44.5KW	68KW	84KW
平均運行功率	4.5KW	6.8KW	8.5KW
噪音	約 55 分貝	約 55 分貝	約 55 分貝
外形尺寸	*460026002400mm* （按170mm折彎高度）	*610038002320mm* （按170mm折彎高度）	*610038002320mm* （按170mm折彎高度）
用戶操作環境	Windows 系統	Windows 系統	Windows 系統
最大折彎厚度	304不銹鋼：1.0mm 碳鋼板：1.5mm 鋁板：2.5mm	304不銹鋼：1.0mm 碳鋼板：1.5mm 鋁板：2.5mm	304不銹鋼：1.0mm 碳鋼板：1.5mm 鋁板：2.5mm
最小材料厚度	0.3mm	0.3mm	0.3mm
四邊成形最小內尺寸	*140260mm(可定制）**	*140260mm(可定制）**	*160280mm(可定制）**
雙邊成形最小內尺寸	140mm（可定制）	140mm（可定制）	140mm（可定制）
折彎角度	-90°~ 90°(＞ 0.8mm) 0°~ 180°(≤ 0.8mm) （碳鋼）	-90°~ 90°(＞ 0.8mm) 0°~ 180°(≤ 0.8mm) （碳鋼）	-90°~ 90°(＞ 0.8mm) 0°~ 180°(≤ 0.8mm) （碳鋼）
軸數	定制	定制	定制

2、主要零部件配置清單

名稱	品牌	特點
系統控制單元	自主研發	多軸聯動系統
伺服單元	指定研發	總線全閉環伺服系統
直線導軌	臺灣 TBI/德國羅斯特	超重載直線導軌
滾珠絲杠	臺灣 TBI/德國羅斯特	重載荷研磨絲杠
主要電氣元件	日本和泉/施耐德
氣動元件	臺灣亞德客
軸承	日本 NSK	重載高精度軸承
減速機	德國羅斯特	超精密行星減速機
折彎機身	自主研發（焊接）	高強度板材焊接機身
折彎刀具	專利高端通用刀具	日本高速鋼材質，整體淬火處理，表面硬化處理 42CrMn 材料，整體調質處理
潤滑系統	日本河谷	全自動潤滑系統

細節展示

1.控制系統自主研發，同時考慮到了國內用工文化水平原因，制作出傻瓜式操作模式，不用擔心操作人員情緒化和專業化。

2.機械部分在數控轉塔基礎上合理的運營了焊接工藝，回火處理工藝，提升了主體床身的韌性和穩定性，達到了國際要求。

3.豐富的柔性折彎中心裝配經驗，提升了自身的嚴謹性和細節處理，讓設備用的更柔性化。

4.自主開發的第三代數控系統，系統升級換代方便，不受國際芯片市場影響，不受距離限制，系統軟件可遠程免費升級。

5.專業的研發團隊可根據客戶的需求做有償二次開發，可以隨時為客戶提供后期鈑金生產線的銜接延申服務。

6.壓刀結構穩定，承載力強，不會因?yàn)閴旱督Y(jié)構問題導致設備工作過程中壓刀產生位移。

7.折刀采用新型加重型折刀設計，保證設備在折彎不銹鋼時折刀強度能符合折彎力要求。

8.板材送料/壓緊結構采用艾特發明專利結構，板材送料采用高速滾珠絲桿結構，最快送給速度為 120m/min，加速度最高為1.9G；板材壓緊結構上部分采用滾珠絲桿與連桿配合結構，此機構最大承受壓力值為785Nm，板材壓緊結構下部分采用伺服電機直連減速機結構，傳動精度高，此結構輸出轉速為60rpm/min，并且此結構安裝有承壓軸承，板材壓緊結構下部分最大承受壓力值為1460Nm。

9.系統最大驅動軸數64軸；軸位設置順序用戶可自行定義；EtherCat刷新周期為2ms,較快的刷新周期可以最大程度提高系統的反應速度，并且數據傳輸快可以減少整機設備的誤差；軸最大輸出脈沖頻率為500KHz；最大輸入/輸出IO 數為32，此數值可任意配置，豐富了操作空間，保證設備接入全自動生產線接口充分。

隨機資料

序號	名稱	數量	備注
1	發貨清單	1份
2	驗收報告	1份
3	使用說明書	1套
4	電氣原理圖	1套

用戶方應給予的配合

1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

4、環境濕度：相對濕度 20～80%RH(非冷凝)。

5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

6、少灰塵、無有害及腐蝕性氣體的環境。

7、設備工作時禁止斷電，并保持電壓穩定。
